PCY型軸向柱塞泵

PCY型軸向柱塞泵結構原理簡述
　　這種變量型式的泵，輸出壓力小于調定恒壓力時，全排量輸出壓力油，即定量輸出，在輸出油液的壓力達到調定壓力時，就自動地調節泵流量，以保持該恒壓力，滿足系統的要求。泵的輸出恒壓值，根據需要，在調壓范圍內可以無級調定。泵的結構見上圖，該結構將輸出壓力油同時通至變量活塞下腔和恒壓閥的控制油入口，當輸出壓力小于調定恒壓力時，作用在恒壓閥芯上的油壓推力小于調定彈簧力，恒壓閥處于開啟狀態，壓力油進入變量活塞上腔，變量活塞壓在最低位置，泵全排量輸出壓力油：當泵在調定壓力工作時，作用在恒壓閥芯上的油壓推力等于調定彈簧力，恒壓閥的進排油口同時處于開啟狀態，使變量活塞上下腔的油壓推力相等，變量活塞平衡在某一位置工作，若液壓阻尼（負載）加大，油壓瞬時升高，恒壓閥排油口開大、進油口關小，變量活塞上腔比較下腔壓力降低、變量活塞向上移動，泵的流量減小，直至壓力下降到調定恒壓力，這時變量活塞在新的平衡位置工作。反之，若液壓阻尼（負載）減小，油壓瞬時下降，恒壓閥進油口開大，排油口關小，變量活塞上腔比較下腔油壓升高，變量活塞向下移動，泵的流量增大，直至壓力上升至調定恒壓力。

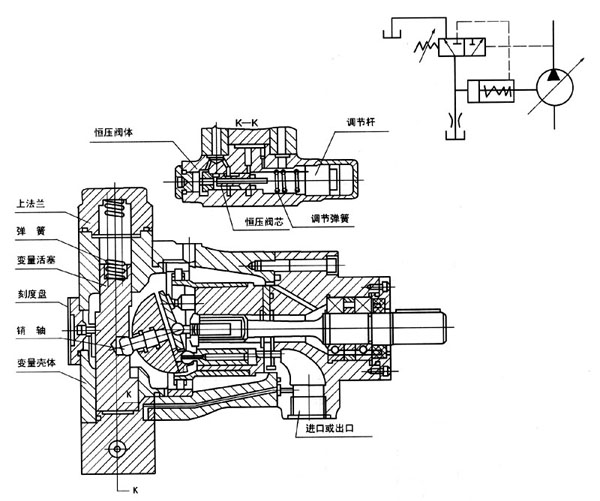

結構圖

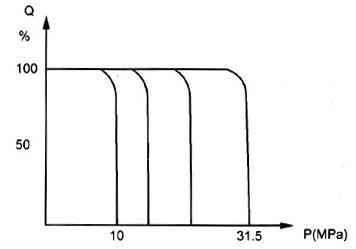

特性曲線

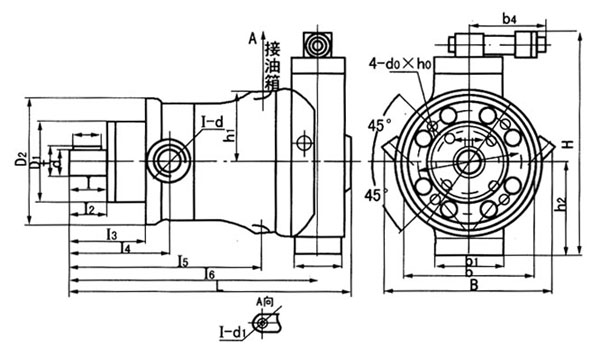

10.25.(32).40.63.(80)PCY14-1B括號內為PGY

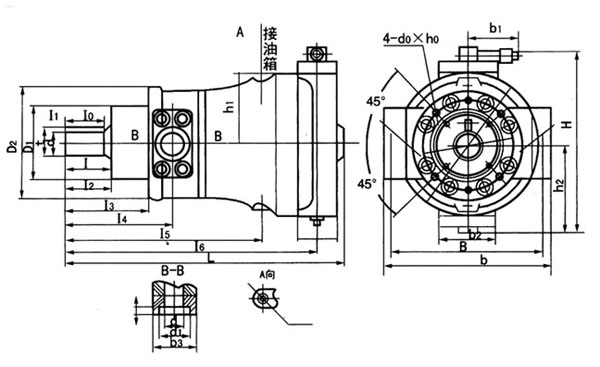

160.250.(400)PCY14-1B

型號	進口	出口	回油口
10PCY14-1B	22×16	18×13	10×8
25（32）PCY14-1B	34×24	28×20	10×8
40PCY14-1B	42×30	34×24	12×10
63（80）PCY14-1B	50×38	42×30	12×10
160PCY14-1B	63×46	50×38	18×15
250PCY14-1B	75×55	63×46	18×15
400PGY14-1B	90×66	75×55	22×18

型號	B	b	b0 （N9）	b1	b2	b3	b4	D0	D1 （f9）	D2	D3	d （h6）	d1	d2	d3
10PCY14-1B	180	142	8	50	88		110	100	75	125	150	25	M22×1.5		M14×1.5
25（32）PCY14-1B	191	172	8	66	100		110	125	100	150	170	30	M33×2		M14×1.5
40PCY14-1B	191	172	10	66	100		110	135	100	150	170	32	M39×2		M18×1.5
63（80）PCY14-1B	258	200	12	74	104		110	155	120	190	225	40	M42×2		M18×1.5
160PCY14-1B	322	340	16	100	120	90	110	198	150	240	300	55	50	64	M22×1.5
250PCY14-1B	385	420	18	100	140	110	110	230	180	280	360	60	55	76	M22×1.5
400PGY14-1B	385	420	18	100	140	110	110	230	180	280	360	60	65	76	M22×1.5

型號	H	h1	h2	h3	L	I	I0	I1	I2	I3	I4	I5	I6	t	d0×h0
10PCY14-1B	255	71	101		295	40	30	4	41	86	109	194	258	28	M10×25深
25（32）PCY14-1B	280	83	120		362	52	45	4	54	104	134	246	317	32.5	M10×25深
40PCY14-1B	280	83	120		362	52	45	4	54	104	134	246	317	35	M10×25深
63（80）PCY14-1B	329	108	140		440	60	50	4	62	122	157	300	389	42.8	M12×25深
160PCY14-1B	396	141	173	25	595	106	100	4	110	180	230	411	533	59	M16×35深
250PCY14-1B	465	170	210	25	691	110	100	5	112	212	272	492	629	63.9	M20×45深
400PGY14-1B	465	170	210	25	701	110	100	5	112	212	277	502	629	63.9	M20×45深
