YCY型軸向柱塞泵

結構原理簡述
　　 該種變量形式的軸向柱塞泵是靠泵本身壓力自動控制，如上圖高壓油流通過通道、(b)、（c），進入變量殼體（302）的下腔，由此經過通道 分別進入通道和，當彈簧的作用力大于由通道進入伺服活塞（309）下端環形面積的液壓推力時，則油液經（h）進入上腔，推動變量活塞（301）向下移動，使泵的流量增加。
　　 反之，當泵的壓力克服彈簧力使伺服活塞向上動時，堵塞通道，使腔油通過（i）而卸壓，此時變量活塞上移，泵的流量減小。
　　 下圖表示YCY14-1B泵的變量特性曲線，其陰影表示特性調節范圍。AB的斜率是由外彈簧(307)剛度決定的，BC的斜率是由外彈簧（307）和內彈簧（306）的合成剛度決定的，CD的長短取決于限位螺釘?shù)奈恢茫ㄏ拗谱兞款^的傾斜角）。
　　 調節變量特性時，如需按A1B1C1D1規律變化，可先將限位螺釘擰至上端，然后調節彈簧套（305）使其流量剛發生變化時的壓力與A1點的壓力相符，再調節限位螺釘，使流量不再變化時的高壓流量與D1點的流量相符，其中間壓力與流量的變化關系是預先設計好的，不需要調整，只要A1和D1兩點的流量、壓力調好了，該泵就自動地按A1B1C1特性曲線變化。
　　 這種變量型式的特性曲線是近似地按恒功率變化。上述特性的轉換點A1和D1的參數可按以下方法計算：
　　 例如：已知某一機器的工藝特性要求泵的最大壓力為Pmax，在Pmax時D1點的流量為Q1，泵在低壓時的流量為Qmax，則泵在A1點的壓力為：
　　 其中：ηP1—泵在P1的總效率
　　 ηPmax—泵在Pmax的總效率
　　 在本系列泵中，可取ηP1/ηPmax≈1
　　 原動機的功率選擇可以按下式：
　　 NH=Pmax·Q1/60η
　　 其中η可取0.8-0.9（當Q1較小時取較小值，較大時取較大值。）

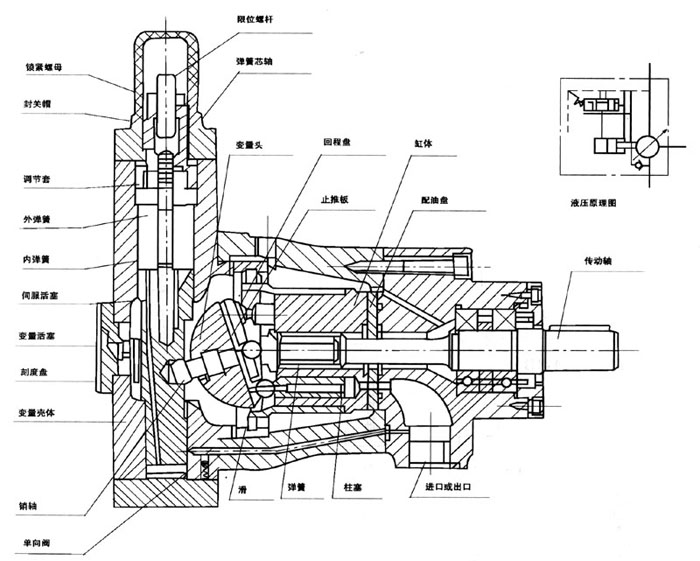

結構圖

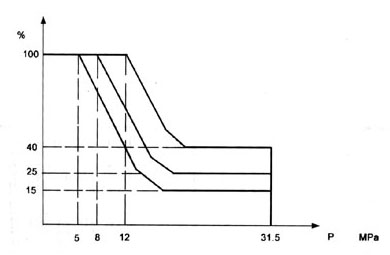

特性曲線
10.25（32）40.63（80）YCY14-1B（括號內為YGY）
160.250.（400）YCY14-1B

推薦管道尺寸（不可逆泵用）
型號
進口
出口
回油口
10YCY14-1B
22×16
18×13
10×8
25（32）YCY14-1B
34×24
28×20
10×8
40YCY14-1B
42×30
34×24
12×10
63（80）YCY14-1B
50×38
42×30
12×10
160YCY14-1B
63×46
50×38
18×15
250YCY14-1B
75×55
63×46
18×15
400YGY14-1B
90×66
75×55
22×18

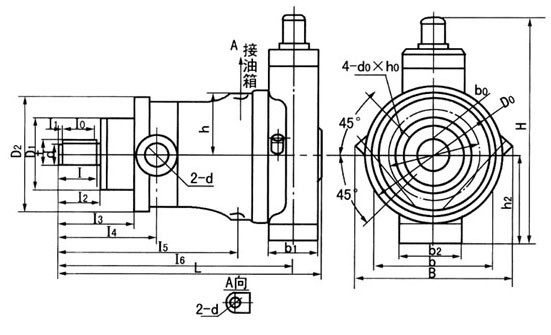

型號
B
b
b0
（N9）
b1
b2
b3
D0
D1
（f9）
D2
D3
d
（h6）
d1
d2
d3
10YCY14-1B
172
142
8
50
88
100
75
125
150
25
M22×1.5
M14×1.5
25（32）YCY14-1B
198
172
8
66
100
125
100
150
170
30
M33×2
M14×1.5
40YCY14-1B
210
180
10
66
100
135
100
164
182
32
M39×2
M18×1.5
63（80）YCY14-1B
258
200
12
74
104
155
120
190
225
40
M42×2
M18×1.5
160YCY14-1B
329
340
16
100
120
90
198
150
240
300
55
50
64
M22×1.5
250（400）YCY14-1B
385
420
18
100
140
110
230
180
280
360
60
55
76
M22×1.5

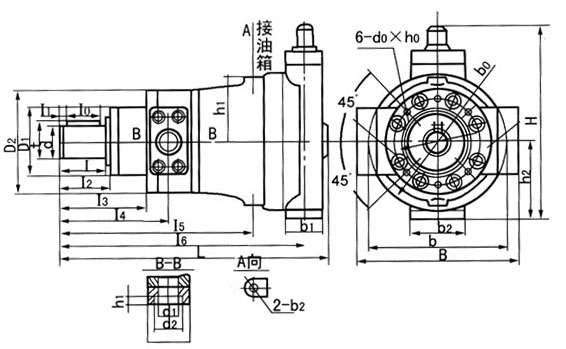

型號
H
h1
h2
h3
L
I
I0
I1
I2
I3
I4
I5
I6
t
d0×h0
10YCY14-1B
288
71
100
295
40
30
4
41
86
109
194
258
28
M10×25深
25.32YCY14-1B
351
83
120
362
52
45
4
54
104
134
246
317
32.5
M10×25深
40YCY14-1B
373
87
120
362
49
45
4
54
104
136
236
317
35
M10×25深
63YCY14-1B
400
108
140
440
60
50
4
62
122
157
300
389
42.8
M12×25深
160YCY14-1B
448
141
173
25
595
106
100
4
110
180
230
411
533
59
M16×35深
250（400）YCY14-1B
576
170
210
25
691
110
100
5
112
212
272
492
629
63.9
M20×45深

　　　　
