一、概論
本系列軸向柱塞泵將具有31.5MPa壓力的純凈的液壓油輸入到各種油壓機、液動機等液壓系統中，以產生巨大的工作動力。
同時該油泵可以作為液壓馬達使用。根據需要，本油泵有多種變量形式。本油泵，油馬達廣泛用于船舶、航空、礦山、冶金、壓鑄、鍛造、機床的各類機械中，其特點是體積小、效率高、壽命長、設計先進、結構緊湊、維護方便。

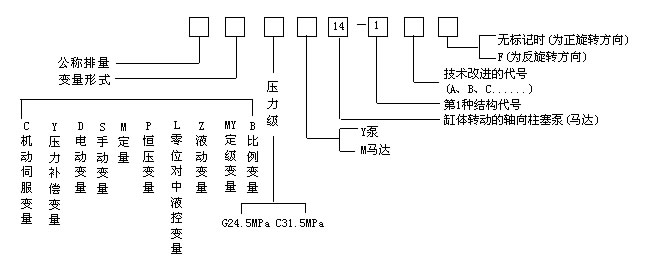

二、型號說明 |
|
示例：63SCY14-1B
表示：排量為63毫升/轉，壓力為31.5MPa的手動變量的缸體旋轉的軸向柱塞油泵。
（即1000r/min時公稱流量為63L/min）
三、油泵系列規格（見表1.表2） |
表1 CY14-1B、CM14-1B軸向柱塞泵（馬達）系列參數 |
公稱排量 |
1.25 |
2.5 |
5 |
10 |
2.5 |
|
63 |
160 |
250 |
額定壓力（MPa） |
31.5 |
理論（空載）排量（ml/r） |
1.74 |
3.49 |
5.5 |
10.9 |
26.9 |
|
67.8 |
175.6 |
253.8 |
1000r/min的公稱流量（l/min） |
1.25 |
2.5 |
5 |
10 |
25 |
40 |
63 |
160 |
250 |
公稱轉速（r/min） |
1500 |
1500 |
1500 |
1500 |
1500 |
|
1500 |
1000 |
1000 |
最高轉速（r/min） |
|
最大理論扭矩（Nm） |
8.7 |
17.5 |
27.4 |
54.6 |
134.9 |
|
339.9 |
880.3 |
1272.4 |
1000r/min的最大理論功率（KW） |
0.9 |
1.8 |
2.9 |
5.7 |
14.1 |
20.7 |
35.6 |
92.2 |
133.2 |
變量
形式
|
CCY14-1B |
|
|
|
0 |
0 |
|
0 |
0 |
0 |
DCY14-1B |
|
|
|
√ |
√ |
√ |
√ |
√ |
√ |
YCY14-1B |
|
|
|
√ |
√ |
|
√ |
√ |
√ |
SCY14-1B |
|
|
|
√ |
√ |
√ |
√ |
√ |
√ |
MCY14-1B |
|
|
|
√ |
√ |
|
√ |
√ |
√ |
PCY14-1B |
|
|
|
√ |
√ |
√ |
√ |
√ |
√ |
LCY14-1B |
|
|
|
0 |
0 |
|
0 |
0 |
0 |
ZCY14-1B |
|
|
|
0 |
0 |
0 |
0 |
0 |
0 |
MYCY14-1B |
|
|
|
√ |
√ |
|
√ |
√ |
√ |
BCY14-1B |
|
|
|
√ |
√ |
√ |
√ |
√ |
√ |
|
| ※注：經技術洽談后訂貨，有“0”者表示油流可以換向，有√者表示油流不可換向，空白者表示無該品種。 |
表2 GY14-1B（GM14-1B）軸向柱塞泵（馬達）系列參數 |
公稱排量 |
16 |
32 |
80 |
400 |
額定壓力（MPa） |
25 |
理論（空載）排量（ml/r） |
17.0 |
34.1 |
87.6 |
365.5 |
1000r/min的公稱流量（l/min） |
16 |
32 |
80 |
400 |
公稱轉速（r/min） |
1500 |
1500 |
1500 |
1000 |
最高轉速（r/min） |
特定 |
最大理論扭矩（Nm） |
67.6 |
135.5 |
348.2 |
1452.7 |
1000r/min的最大理論功率（KW） |
7.4 |
14.8 |
37 |
169.2 |
變量
形式 |
CGY14-1B |
0 |
0 |
0 |
0 |
YGY14-1B |
√ |
√ |
√ |
√ |
DGY14-1B |
√ |
√ |
√ |
√ |
SGY14-1B |
√ |
√ |
√ |
√ |
MGY14-1B |
√ |
√ |
√ |
√ |
PGY14-1B |
√ |
√ |
√ |
√ |
LGY14-1B |
√ |
√ |
√ |
√ |
ZGY14-1B |
0 |
0 |
0 |
0 |
BGY14-1B |
√ |
√ |
√ |
√ |
MYGY14-1B |
√ |
√ |
√ |
√ |
|
| ※注：本產品屬CY系列派生系列 |
MCY型軸向柱塞泵 |

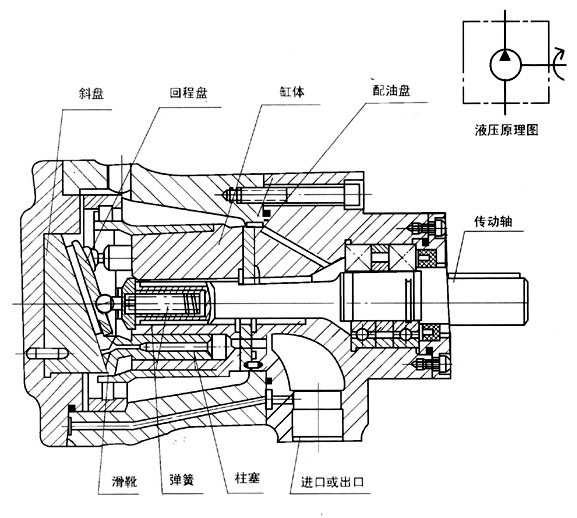

結構原理簡述
MCY型軸向柱塞泵，其原理較為簡單，泵的傳動軸與缸體用花鍵聯接，帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心轉動。每個柱塞端部有一個滑靴，定心彈簧通過內套鋼球、回程盤，將滑靴壓在與軸線成一定傾斜角的斜盤上。當缸體旋轉時，柱塞同時作往復運動，完成吸油和壓油動作。定心彈簧通過外套將缸體壓配油盤上，起初始密封作用。滑靴和配油盤均采用了油壓靜力平衡，不但減少了泵的磨損，而且使泵具有很高壓的容積效率和機械效率。
結構圖 |
|
| 特性曲線 |
|

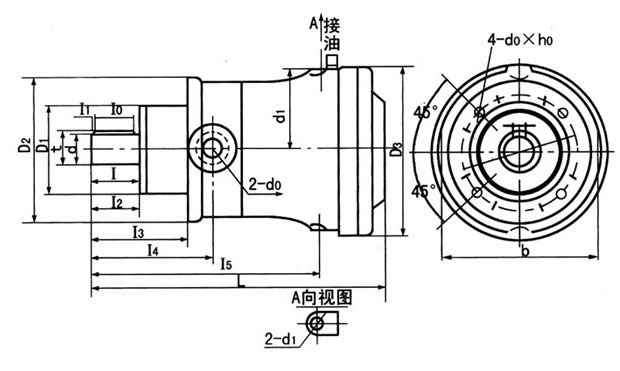

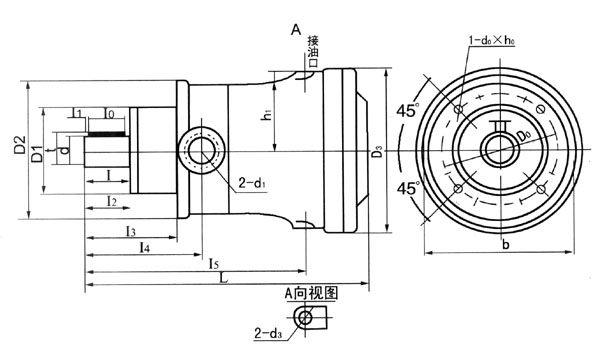

| 1.25,2.5,5MCY14-1B |
|
| 推薦管道尺寸 |
推薦管道尺寸 |
規格 |
進出口油管 |
回油口 |
1.25，2.5MCY14-1B |
18×13 |
10×8 |
5MCY14-1B |
22×16 |
14×12 |
|
| |
型號 |
b |
b0
（N0） |
D0 |
D1
（f9） |
D2 |
D3 |
b0
（N0） |
d
（h6） |
d1 |
d2 |
d3 |
1.25，2.5MCY14-1B |
85 |
5 |
80 |
52 |
94 |
98 |
14 |
14 |
M18×1.5 |
M10×1 |
44 |
5MCY14-1B |
95 |
6 |
90 |
60 |
97 |
102 |
20 |
20 |
M22×1.5 |
M14×1.5 |
48 |
型號 |
L |
I |
I0 |
I1 |
I2 |
I3 |
I4 |
I4 |
I5 |
t |
d0×h0 |
1.25，2.5MCY14-1B |
175 |
25 |
20 |
3 |
26 |
63 |
79 |
79 |
123 |
16 |
M8×14深 |
5MCY14-1B |
196.5 |
32 |
28 |
3 |
34 |
73 |
90 |
90 |
142.5 |
22.5 |
M8×20深 |
|
|

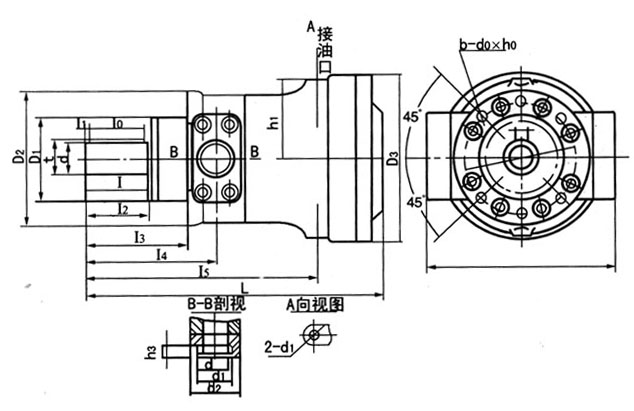

| 10.25.（32）.40.63.（80） MCY14-1B（括號內為MGY） |
|
推薦管道尺寸
1.MCY-14-1B可采用SCY14-1B的管道尺寸。
2.CM14-1B可采用CCY14-1B的管道尺寸。 |
|
型號 |
b |
b0
（N0） |
b3 |
D0 |
D1
（f9） |
D2 |
D3 |
d
（h6） |
d1 |
d2 |
d3 |
h1 |
10MCY14-1B |
142 |
8 |
|
100 |
75 |
125 |
150 |
25 |
M22×1.5 |
|
M14×1.5 |
71 |
25.（32）MCY14-1B |
172 |
8 |
|
125 |
100 |
150 |
170 |
30 |
M33×2 |
|
M14×1.5 |
83 |
40MCY14-1B |
180 |
10 |
|
135 |
100 |
164 |
182 |
32 |
M39×2 |
|
M18×1.5 |
87 |
63.（80）MCY14-1B |
200 |
12 |
|
155 |
120 |
190 |
225 |
40 |
M43×2 |
|
M18×1.5 |
108 |
160MCY14-1B |
340 |
16 |
90 |
198 |
150 |
240 |
300 |
55 |
50 |
64 |
M22×1.5 |
141 |
250.（400）MCY14-1B |
420 |
18 |
110 |
230 |
180 |
280 |
360 |
60 |
55 |
76 |
M22×1.5 |
170 |
型號 |
h3 |
L |
I |
I0 |
I1 |
I2 |
I3 |
I4 |
I5 |
t |
d0×h0 |
10MCY14-1B |
|
253 |
40 |
30 |
4 |
41 |
86 |
109 |
194 |
28 |
M10×25深 |
25.（32）MCY14-1B |
|
308 |
52 |
45 |
4 |
54 |
104 |
134 |
246 |
32.5 |
M10×25深 |
40MCY14-1B |
|
311 |
49 |
45 |
4 |
54 |
104 |
136 |
236 |
35 |
M10×25深 |
63.（80）MCY14-1B |
|
385 |
60 |
50 |
4 |
62 |
122 |
157 |
300 |
42.8 |
M10×25深 |
160MCY14-1B |
25 |
525 |
106 |
100 |
4 |
110 |
180 |
230 |
411 |
59 |
M16×25深 |
250MCY14-1B |
25 |
622 |
110 |
100 |
5 |
112 |
212 |
272 |
492 |
63.9 |
M20×25深 |
400MCY14-1B |
28 |
632 |
110 |
100 |
5 |
112 |
212 |
277 |
502 |
63.9 |
M20×35 |
|
|
| |
